Хомутовые нагреватели (ХН) – это высокоэффективные устройства для локального нагрева различных поверхностей. Они нашли широкое применение в промышленности благодаря своей универсальности, высокой эффективности и надежности. В этой статье мы подробно рассмотрим их устройство, особенности, а также области применения.

Устройство и Виды Хомутовых Нагревателей

Существует два основных типа хомутовых нагревателей: керамические (ХНк) и миканитовые (ПХНм). Керамические нагреватели обладают высокой теплопроводностью и долговечностью, в то время как миканитовые отличаются гибкостью и возможностью нагрева более сложных поверхностей.

Применение Хомутовых Нагревателей

Хомутовые нагреватели широко используются в таких сферах, как пластмассовая промышленность для нагрева форм, пищевая промышленность для обработки ингредиентов, и в машиностроении для предварительного нагрева перед обработкой деталей.

Технические Характеристики

Напряжение хомутовых нагревателей варьируется от 12 до 600 вольт, с наиболее распространенными значениями 220В, 230В и 380В. Важной характеристикой является также тип разъема и выводов, что позволяет выбрать наиболее подходящий вариант для конкретного применения.

Разъемы и Выводы

Разъем евро 3-х контактный
Разъем "чайник"
Клеммная колодка 2-х контактная 10А, 20А, 30А
Зажим металлический
Буса керамическая 21 шт/10см
Металлорукав D4/6

Выводы

Вариативность выводов обеспечивает гибкость в применении хомутовых нагревателей, позволяя адаптировать их под различные условия эксплуатации.

Маркировки Хомутовых Нагревателей

Примеры маркировок включают ХН-220/230В, ПХНм (полукольцевой миканитовый), ХНк (хомутовый керамический), отражающие основные характеристики нагревателя, включая тип, напряжение и материал изготовления.

Примеры Использования на Предприятии

На производстве хомутовые нагреватели применяют для нагрева валов, цилиндров, плит и другого оборудования. Их использование способствует повышению качества обработки материалов, ускорению производственных процессов и снижению затрат на энергопотребление.

Хомутовые нагреватели представляют собой незаменимые устройства в различных отраслях промышленности. Их универсальность, высокая эффективность и надежность делают их востребованными на рынке. Правильный выбор типа, характеристик и маркировки нагревателя позволит оптимизировать производственные процессы и повысить эффективность работы оборудования.

Tехнические данные Электронагревателя хомутового (ХН) или полухомутового (ПХН) :

Конструктивно ХН и ПХН представляют собой металлический корпус, внутри
которого расположен изолированный от корпуса нагревательный элемент
Для корпуса ХН и ПХН применяется нержавеющая сталь (сталь 12Х18Н10Т)
Нагревательный элемент изготовлен из материала с высоким удельным
электрическим сопротивлением. Для электроизоляции применяются
жаростойкие неорганические материалы
Закрепляется элемент на трубопроводах по типу хомутового зажима
Корпус ХН и ПХН выполняется не герметичным
Вероятность безотказной работы в течении заданного времени и средняя
наработка на отказ зависят от удельной мощности и рабочей температуры ХН и ПХН
Удельный тепловой поток с поверхности — до 5 Вт/см2

Большим плюсом даного нагрева является то, что он греет большую площадь, в сравнении с классическим тэном, находящимся в воде.

Кроме того, этот тэн не соприкасается непосредственно с водой, не контактирует с ней, следовательно не подвергается резким перепадам, не корродирует, не искривляется, тоесть имеет большой срок службы при одинаковой эффективности нагрева.

Кулера с таким нагревом могут использоватся не только под очищеную воду, а и в частном секторе, где используется проточная или колодезная вода.

Применение кольцевых тэнов. Изготавливаются на основе миканита или керамики.

Кольцевые нагреватели (тены) применяются для нагрева металлических частей термопластавтоматов и экструдеров (цилиндров, формообразующего инструмента пластиковых деталей).

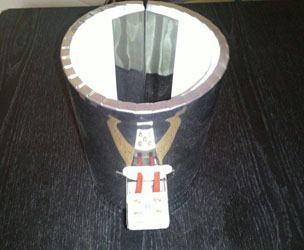

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.

Четыре исполнения хомутового нагревателя

ХНм — слюдяной хомутовый

Нихромовая лента в слюдяной изоляции. Рабочая температура до 400 °C. Хорошая теплопроводность, доступная цена. Стандарт для большинства экструдеров и ТПА.

ХНк — керамический хомутовый

Нагревательный провод в канавках керамических пластин. Рабочая температура до 700 °C. Применяется на высокотемпературных участках: сопло, горячий канал, нагрев вязких высокотемпературных полимеров (PEEK, PPS, PI).

ПХН — полухомут (полукольцо)

Два полукольца, образующих полный хомут. Удобен при ограниченном радиальном доступе или когда оба полухомута питаются независимо (раздельная регулировка). Каждая половина крепится независимо.

ХН с канавкой под термопару

В металлической обойме предусмотрен паз под термопару типа K или J. Термопара прижимается к поверхности цилиндра изнутри хомута — минимальная задержка измерения температуры.

Конструктивные варианты хомутов

Полное кольцо (360°)

Стандартная форма. Охватывает цилиндр полностью. Фиксируется одним или двумя стяжными болтами. Обеспечивает максимальную равномерность нагрева.

Полукольцо (2 × 180°)

Два раздельных полухомута. Применяется при монтаже/демонтаже без снятия с вала, а также для раздельного управления температурой на двух половинах цилиндра.

С каналом охлаждения

В корпус хомута встроен канал для прокачки воздуха или воды. Применяется на участках, где требуется одновременный нагрев и быстрое охлаждение (переходные зоны экструдера).

С карманом для термопары

Сквозной или глухой паз под термопару типа K (Ø3–6 мм). Обеспечивает правильное позиционирование датчика и защищает его от механических повреждений.

Технические параметры хомутовых нагревателей

Типы исполненияСлюдяной (ХНм), керамический (ХНк), полухомут (ПХН)

Внутренний диаметр20 — 500 мм (стандарт), больше — под заказ

Ширина (высота)20 — 150 мм

Мощность100 Вт — 8 кВт

Напряжение110, 220, 380 В

Рабочая температурадо 400 °C (слюда), до 700 °C (керамика)

Удельная мощность2 — 5 Вт/см²

ПрисоединениеРадиальные/тангенциальные шпильки, провод, разъём

ФиксацияСтяжные болты M6–M10, хомут-пряжка, V-образные скобы

Выводы и подключение

Радиальные шпильки

Токовыводы выходят перпендикулярно плоскости хомута. Стандартный вариант для большинства ХН. Не мешают монтажу соседних хомутов при плотной расстановке по оси цилиндра.

Тангенциальные шпильки

Выходят по касательной к окружности. Применяются при ограниченном осевом пространстве.

Аксиальные (торцевые) шпильки

Токовыводы выходят вдоль оси хомута. Применяются редко — при специфической компоновке щитка управления.

2/3-контактный разъём

Быстросъёмное подключение типа AMP или DIN. Для систем с частой заменой нагревателей. Рабочая температура разъёма до 200 °C.

Керамический бисер на выводах

Нихромовые проволочные выводы с керамическими трубчатыми бусинами. Для рабочих температур в зоне вывода до 600 °C. Используется на ХНк.

Силиконовый провод

Гибкий, до 200 °C в зоне вывода. Стандартный вариант для ХНм при температуре до 350 °C.

Металлорукав

Нержавеющая оплётка поверх провода. При вибрации, механических нагрузках или температуре в зоне вывода выше 200 °C.

Где применяются хомутовые нагреватели

Экструдеры (цилиндры пластикации)

Литьё под давлением (ТПА, сопла, горячие каналы)

Нагрев труб и фланцев в химической промышленности

Нагрев литниковых систем

Нагрев прокатных валов

Упаковочное оборудование (запечатывающие элементы)

Маркировка хомутовых нагревателей

ХНм 180*60;1,5*220 Хомутовый миканитовый · внутр. Ø 180 мм · ширина 60 мм · 1,5 кВт · 220 В

ХНк 100*80;2,0*380 Хомутовый керамический · внутр. Ø 100 мм · ширина 80 мм · 2 кВт · 380 В

ПХНм 250*100;3,0*380 Полухомутовый миканитовый · внутр. Ø 250 мм · ширина 100 мм · 3 кВт · 380 В · два полукольца

ХНм — миканитовый (до 400 °C), ХНк — керамический (до 700 °C), ПХН — полухомутовый (разъёмный, два полукольца). Для заказа замены: измерьте внутренний диаметр по цилиндру, ширину хомута, мощность и напряжение.

Вопросы и ответы

Чем отличается слюдяной хомут от керамического?

Слюдяной ХНм: теплопроводность слюды ~0,5 Вт/м·K, максимальная температура 400 °C, стоимость ниже. Керамический ХНк: более жёсткая конструкция, рабочая температура до 700 °C, хуже переносит вибрацию при ударных нагрузках, но незаменим при нагреве высокотемпературных полимеров (PEEK — 380 °C, PSU — 380 °C, PI — выше 400 °C).

Как правильно измерить диаметр для заказа хомута?

Нужен внутренний диаметр хомута = наружный диаметр трубы/цилиндра. Измерьте штангенциркулем наружный диаметр обогреваемого изделия в нескольких точках — у изношенных цилиндров он может быть неравномерным. Также измерьте ширину (высоту по оси) и мощность, если есть маркировка на старом нагревателе.

Почему хомутовый нагреватель перегорает у экструдера?

Основные причины: 1) ослабленный болт — хомут не прижат, между ним и цилиндром воздушный зазор, ТЭН перегревается; 2) перегорание нихрома из-за «сухих» пусков (цилиндр холодный, а регулятор даёт 100% мощности — используйте ступенчатый разогрев); 3) вибрация — разрушение ламелей слюды и замыкание на корпус.

Как затягивать крепёжный болт хомута?

Болт затягивается до появления лёгкого натяга — хомут должен сидеть без люфта, но без деформации металлической обоймы. Рекомендуемый момент затяжки: для ХН до Ø100 мм — 8–12 Н·м, для Ø100–300 мм — 12–20 Н·м. После первого нагрева до рабочей температуры подтяните болт повторно: тепловое расширение меняет усилие прижима.

Можно ли нагревателем покрыть только часть длины цилиндра экструдера?

Да. Цилиндр экструдера разбивается на зоны — каждая зона имеет свой хомутовый нагреватель и свой термодатчик с независимым регулятором. Типичное число зон: 3–6 для одношнекового экструдера. Каждая зона — один или два хомута рядом по оси.

Сколько служат хомутовые нагреватели?

При правильной установке и ступенчатом разогреве — 3–7 лет непрерывной работы. Слюдяные нагреватели чувствительны к вибрации: при частых циклах пуска/останова ламели слюды крошатся. В условиях высокой вибрации предпочтительны керамические хомуты или хомуты с упрочнённым корпусом.

Заказ в Брянск

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Брянск — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
