Блочные ТЭНы на резьбовом или фланцевом креплении: 1–12 элементов, мощность до 100 кВт. СЭВ для воды, СЭМ для масла. Под электрокотёл, бойлер, бак. Изготовление по чертежу за 3 дня, от 1 штуки.

Заказать блок-ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Брянскдоставка

Блоки трубчатых электронагревателей (ТЭНБ) являются неотъемлемой частью современного производственного оборудования, обеспечивая эффективный и контролируемый нагрев различных сред. В данной статье мы подробно рассмотрим устройство ТЭНБ, их виды, применение, маркировку, а также технические характеристики.

ТЭНБ состоят из одного или нескольких трубчатых электронагревателей, собранных в блок с использованием фланца или гайки для монтажа. Элементы изготавливаются из высококачественной нержавеющей стали, что обеспечивает их долговечность и стойкость к коррозии. Внутри трубок расположен нагревательный элемент, окруженный изоляционным материалом, обычно оксидом магния, который обеспечивает эффективную теплопередачу и предотвращает короткое замыкание.

Виды блоков ТЭН

По конструкции фланца: с резьбовым соединением или для сварки.
По мощности: от 100 Вт до 100 кВт, с акцентом на популярные значения.
По области применения: для нагрева воды, битума, в нефтепереработке и т.д.

Применение блоков ТЭН

ТЭНБ находят широкое применение в различных областях производства, включая нагрев воды, разогрев битума, использование в нефтяной промышленности, в котлах, батареях, цистернах и электрокотлах. Например, на предприятии по производству полимеров ТЭНБ используются для поддержания оптимальной температуры сырья в реакторах.

Маркировка ТЭНБ

Маркировка ТЭНБ содержит информацию о мощности, напряжении, типе резьбы фланца и материале оболочки. Например, маркировка "ТЭНБ-1,5кВт, 380В, G1, нерж" указывает на мощность 1,5 кВт, напряжение 380В, наличие дюймовой резьбы G1 и нержавеющую сталь оболочки.

Технические характеристики

Блоки ТЭН могут быть разработаны для работы в широком диапазоне напряжений и мощностей, обычно от 100 Вт до 100 кВт. Они изготавливаются из высококачественной нержавеющей стали и могут быть адаптированы для использования в различных средах, включая воду, масло, кислотные и щелочные растворы.

Резьбовой фланец

В зависимости от спецификации, блоки ТЭН могут комплектоваться различными типами резьбовых фланцев, включая дюймовые и метрические размеры. Распространенными являются размеры G1, G2, 48 мм, 59 мм.

Понимание этих основных принципов и характеристик блоков ТЭН позволяет производителям и потребителям оптимизировать процесс выбора и использования оборудования для конкретных задач нагрева.

Блок ТЭН - трубчатые электронагреватели преобразующие электрическую энергию в тепловую.

Блок ТЭН имеет широкий спектр применения.
Они используются для:

нагрева различных масел, воды в системах
отопления, в электрокотлах, твердотопливного котла,
нагрева нефти и битума.
Для нагрева кислот и щёлоча.
Нагрева воздуха, газов и производтсва пара.

Блок ТЭН применяется как в бытовых приборах (Бойлеры, электрокотел, кипятильники..), так и в промышленных проточных установках и т.д.

ТЭНы выполнены из современных высококачественных материалов (стандартные материалы нержавеющая, медная и углеродистая сталь).
Отличительной чертой Блок ТЭН является то, что он имеет два вида крепежа к отопительному прибору.

Блок ТЭН на фланце с резьбой (d59мм и d48мм) можно легко заменить. Это позволяет многократно ипользовать нагревательный прибор.

Фланцевые нагреватели собираются из ТЕНов диамертом 13, 10, и 8мм.
Которые в свою очередь присоединяются к фланцу при помощи сварки либо пайки.

Мощность:

ТЭНБ 3 кВт
ТЭНБ 6 кВт
ТЭНБ 9 кВт
ТЭНБ 12 кВт
ТЭНБ 15 кВт
ТЭНБ 24 кВт

Распространенное напряжение зачастую 220в, 230в, 380в и до 600 вольт.

Блок-ТЭН — несколько трубчатых нагревательных элементов, смонтированных на одном несущем фланце или резьбовой головке. Позволяет получить мощность 3–36 кВт в едином конструктивном узле с одним монтажным отверстием.

СЭВ (секция электронагрева воды) — блок для нагрева воды и водных растворов. СЭМ (секция электронагрева масла) — для масел, с уменьшенной удельной мощностью (не более 2 Вт/см²). ТЭНБ — обобщённое торговое обозначение блочного нагревателя с фланцем.

Мощность блока делится между фазами: трёхфазные блоки (380 В) соединяют элементы треугольником или звездой. Однофазные блоки (220 В) обычно применяются до 6 кВт — при большей мощности ток превышает стандарты бытовой проводки.

Шесть исполнений блочных ТЭНов

СЭВ (секция для воды)

Элементы из нержавейки 12Х18Н10Т или меди. Удельная мощность до 6–8 Вт/см². Рабочая среда — вода, антифриз, растворы с pH 6–9.

СЭМ (секция для масла)

Элементы из стали или нержавейки. Удельная мощность не более 2 Вт/см² (против коксования). Рабочая среда — минеральные и синтетические масла.

ТЭНБ с термостатом

В стандартный блок-ТЭН вмонтирован биметаллический или капиллярный термостат. Отключает нагрев при достижении заданной температуры (обычно 55–85 °C).

ТЭНБ с термопарой

Термопара типа K или J встроена в фланец рядом с элементами. Используется в котлах с ПИД-регулятором и системах автоматики.

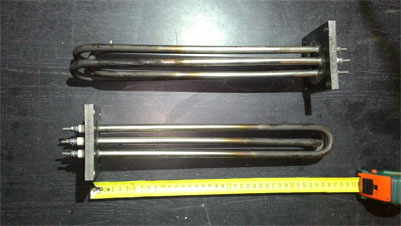

Фланцевый блок-ТЭН

Плоский фланец Ø80–200 мм с болтовым кругом. Устанавливается на ответный фланец ёмкости через паронитовую прокладку. Позволяет разместить 6–12 элементов.

Резьбовой блок-ТЭН

Монтажная головка с шестигранником SW55–SW90 и резьбой G1¼"–G2½". Вкручивается как обычная пробка. Стандарт для котлов и бойлеров ёмкостью до 500 л.

Компоновка элементов в блоке

Прямые элементы

Трубки расположены параллельно, без изгибов. Длина активной части 200–600 мм. Компактный блок, но требует достаточной глубины ёмкости.

U-образные элементы

Каждый ТЭН согнут в U-форму — оба вывода выходят на фланец. Наиболее распространённая компоновка для котловых блоков.

1–3 элемента

Мощность 1,5–9 кВт. Резьбовое присоединение G1¼" или G1½". Для бытовых и малых коммерческих котлов.

6–9 элементов

Мощность 9–18 кВт. Как правило, трёхфазное подключение 380 В, звезда или треугольник. Фланцевое присоединение Ø100–150 мм.

12 элементов

Мощность 18–36 кВт. Промышленные котлы и технологические ёмкости. Фланец Ø150–200 мм, болтовой круг 8–12 отверстий.

Технические параметры ТЭНБ

Количество элементов в блоке1, 2, 3, 6, 9, 12

Суммарная мощность1,5 — 36 кВт

Напряжение220 В (1ф), 380 В (3ф)

Рабочая температуравода до 120 °C, масло до 200 °C

ФланецШестигранник SW55 — SW90, резьба G1¼"–G2½", фланец Ø80–200 мм

Материал колбы/трубокНержавейка 12Х18Н10Т, сталь, медь

ЗащитаВстроенный термостат, термопредохранитель (опция)

СтандартГОСТ 13268-88, ТУ производителя

Выводы и подключение

Шестигранная головка (SW55–SW90)

Резьба G1¼"–G2½". Монтаж стандартным ключом. Момент затяжки 80–150 Н·м в зависимости от резьбы.

Метрическая резьба M20–M59

Применяется в ряде европейских котлов. Уточнять по маркировке штуцера на корпусе котла.

Плоский фланец

Стальной или нержавеющий, Ø80–200 мм. Болтовой круг 4–12 отверстий. Прокладка — паронит ПМБО, ФУМ-лента или силиконовая резина.

Клеммные шпильки

M5 или M6 на каждом токовыводе. Подключение проводом или медной шиной. На блоках 380 В соединение треугольник/звезда выполняется медными перемычками.

Применения блочных ТЭНов

Электрокотлы

Фланец G 1 1/4"–G 2", мощности 6–24 кВт. Одно- и трёхфазные.

Бойлеры косвенного нагрева

СЭВ с термогильзой под термостат. Нержавейка AISI 304.

Промышленные ёмкости

Нагрев воды и растворов в баках 100–5000 л.

Маслонагреватели

СЭМ для гидросистем, теплообменников. Удельная мощность до 2 Вт/см².

Пивоварни и пищепром

Варочные котлы, пастеризаторы. Нержавейка 12Х18Н10Т.

Парогенераторы

Прямой контакт с водой. Мощность 12–36 кВт.

Маркировка блочных ТЭН

ТЭНБ-6,0 J220 (3×ТЭН 80 В13/2,0 J 220) Фланец G2½″ Блок водяной · 6 кВт · нержавейка (J) · 220 В · 3 ТЭНа Ø 13 мм по 80 см / 2 кВт · фланец G 2 1/2"

ТЭНБ-3,75 Z220 (3×ТЭН 120 В13/1,25 Z 220) Фланец G2½″ Блок масляный · 3,75 кВт · масло (Z, углеродистая сталь) · 220 В · 3 ТЭНа Ø 13 мм по 120 см / 1,25 кВт · фланец G 2 1/2"

СЭВ = секция водяная, СЭМ = секция масляная. ГОСТ 13268-88, ГОСТ 14254-96 (IP), ГОСТ 27570.0-87.

Вопросы и ответы

В чём разница между СЭВ, СЭМ и ТЭНБ?

СЭВ и СЭМ — обозначения по среде: В=вода, М=масло; отличаются удельной мощностью элементов. ТЭНБ — торговое обозначение блочного ТЭН с фланцем, применяемое рядом производителей независимо от среды. По конструкции все три типа — одно и то же: несколько трубчатых элементов на общем фланце.

Как выбрать мощность блок-ТЭН для котла отопления?

Упрощённая норма для хорошо утеплённого дома — 1 кВт на 10 м². Для старого фонда — 1 кВт на 7 м². Котёл нагревает теплоноситель, поэтому к расчёту тепловых потерь добавьте 20–25% запас на ГВС и пиковые нагрузки. Итого: дом 100 м² — котёл 9–12 кВт.

Как подключить блок-ТЭН на 380 В?

Трёхфазный блок из трёх элементов подключается: звезда (нейтраль + три фазы, 220 В на элемент) или треугольник (без нейтрали, 380 В на элемент — мощность вырастает в три раза). Убедитесь, что мощность блока в схеме треугольник совпадает с номинальной. Стандартная заводская схема — звезда.

Какой размер фланца нужен для замены ТЭН?

Для бытовых котлов — чаще всего шестигранная головка SW60 с резьбой G1¼" (наружная, ø≈47 мм). Измерьте штуцер на котле штангенциркулем и уточните резьбу. Для котлов Buderus, Protherm, Vaillant часто используется M45×2 или M52×2.

Почему блок-ТЭН перегорает быстро в котле?

Причины по убыванию вероятности: 1) жёсткая вода — накипь изолирует трубку, температура оболочки растёт до 300–400 °C; 2) воздушный карман в котле — часть ТЭН не погружена в воду; 3) заниженное количество теплоносителя (плохой проток). Рекомендуется умягчение воды или применение химических антинакипинов.

Можно ли ставить блок-ТЭН вертикально?

Да, если конструкция предусматривает полное погружение активной части в жидкость. При вертикальном монтаже следите, чтобы воздушные пузырьки не задерживались у трубок — это ведёт к местному перегреву. Для горизонтальных ёмкостей предпочтительнее горизонтальный монтаж.

Заказ в Брянск

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Брянск — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.
