Патронный ТЭН (пальчиковый, одноконцевой) — вставляется в глухое отверстие с посадкой H7. Ø 4–20 мм, длина до 1000 мм, до 50 Вт/см². С термопарой, с резьбой, Г-образный. Для пресс-форм, экструдеров, горячих каналов.

Заказать патронный ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Брянскдоставка

Трубчатые электронагреватели патронного типа (ТЭНП) представляют собой высокоэффективные источники тепла, которые находят широкое применение в промышленности и быту. Эти устройства отличаются своей универсальностью, надёжностью и долговечностью. В этой статье мы подробно рассмотрим, как устроены патронные ТЭНы, их виды, маркировки и сферы применения.

Патронный ТЭН состоит из металлической оболочки, внутри которой расположен нагревательный элемент. Между элементом и оболочкой находится высококачественный изоляционный материал, чаще всего оксид магния, который обеспечивает эффективную теплопередачу и предотвращает короткое замыкание. Такая конструкция позволяет ТЭНам выдерживать высокие температуры и обеспечивает их долгий срок службы.

Виды и формы патронных ТЭНов

Патронные ТЭНы могут иметь различные формы и размеры, что позволяет использовать их в широком спектре приложений. Они могут быть цилиндрическими, плоскими, в форме спирали и других конфигураций. Кроме того, ТЭНП делятся на одноконцевые и двухконцевые, в зависимости от расположения выводов.

Выводы подключения и маркировка

Патронные ТЭНы могут комплектоваться различными видами выводов подключения, включая:

Провода в металлическом шланге
Металлическая оплетка
Силиконовая заделка
Кабель в силиконовой оболочке
Штуцер с резьбой
Керамическая заделка и кабель в силиконовой оболочке
Угловой блок с металлическим шлангом
Фланец с отверстием для крепления

Маркировка патронных ТЭНов содержит информацию о их технических характеристиках, включая мощность, напряжение, длину и диаметр. Например, маркировка ТЭНП-220-1.5кВт-Ø16-L150 указывает на патронный ТЭН напряжением 220 вольт, мощностью 1.5 киловатт, диаметром 16 мм и длиной 150 мм.

Напряжение и термопары

Патронные ТЭНы изготавливаются на различные напряжения, от 12 до 600 вольт, с наиболее распространенными значениями 220В, 230В и 380В. Некоторые модели ТЭНП оснащаются термопарами для контроля температуры, включая врезные, вкручиваемые и игольчатые, с техническим обозначением термопары, например, ТЖК (J), ТХА (К), ТХК (L).

Применение патронных ТЭНов

Патронные ТЭНы находят применение на различных предприятиях и во множестве оборудований, включая:

Производство пластмасс и резины
Обработка металлов
Пищевая промышленность
Химическая промышленность
Оборудование для термообработки
Пакетировочные машины
Экструзионные линии

Это лишь малая часть областей, где используются патронные ТЭНы, благодаря их высокой эффективности и адаптируемости к различным условиям работы.

Патронные ТЭНы – это многофункциональные и надёжные источники тепла, которые могут быть адаптированы под разнообразные производственные нужды. Благодаря широкому спектру форм, размеров и конфигураций выводов, а также возможности интеграции термопар, они обеспечивают высокую эффективность и контроль температурных режимов в самых различных условиях.

Трубчатые электронагреватели патронного типа (ТЭНП) предназначены, в основном, для нагрева металлических деталей технологического оборудования : термопластавтоматов, экструдеров, оборудования для производства тары и упаковки, пресс-форм, литейных форм, прессов и т.д. Иногда патронные нагреватели используются для нагрева воды, масел и других жидкостей, а также газов.

Конструктивно патронные нагреватели представляют собой металлический корпус (трубу), внутри которого расположен нагревательный элемент из проволоки высокого сопротивления, намотанной в виде спирали на керамический сердечник, изолированный от корпуса электротехническим периклазом. Оба контактных вывода расположены с одной стороны патронного нагревателя, а другой торец герметически заварен.

Оболочка выполняется, как правило, из нержавеющей стали с шлифованной поверхностью, обеспечивающей очень плотную посадку ТЭНа в нагреваемое тело с зазором по диаметру не более 0.02 мм. Это связано с тем, что ТЭНП работают при высоких удельных поверхностных нагрузках. Наличие, даже минимальных, воздушных зазоров между оболочкой ТЭНП и нагреваемым телом приводит к недопустимо выской температуре спирали и наполнителя и, как следствие, выходу нагревателя из строя.

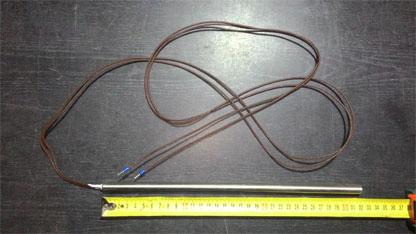

Патронный ТЭН (ТЭНП) — трубчатый нагреватель с одним открытым торцом, из которого выходят токовыводы. Второй торец глухой. Нагреватель вставляется в цилиндрическое глухое отверстие в металлическом изделии, обеспечивая нагрев через кондукцию (контактный теплообмен).

Ключевое требование — плотный тепловой контакт оболочки со стенкой отверстия. Поэтому посадочное отверстие выполняется с допуском H7 по ISO 286, а сам ТЭНП имеет наружный диаметр по h6. Зазор между ТЭНП и отверстием не должен превышать 0,01–0,03 мм, иначе теплопередача резко падает и нагреватель перегревается.

Удельная мощность патронного ТЭН существенно выше, чем у воздушного: 10–20 Вт/см², поскольку тепло отводится кондукцией в металл, а не конвекцией в воздух. Это позволяет получать компактные высокомощные нагреватели для прессформ, горячих каналов, экструдеров.

Пять типов патронных ТЭНов

Стандартный ТЭНП

Диаметр 4–20 мм, длина 30–500 мм. Нержавеющая оболочка 12Х18Н10Т. Токовыводы — шпильки M3–M6 или провода в силиконовой изоляции.

Миниатюрный (Ø4–6,5 мм)

Для мелких пресс-форм и горячих каналов с ограниченным пространством (Ø 4 / 6,5 мм). Мощность до 500 Вт. Токовыводы — тонкий силиконовый провод.

ТЭНП с термопарой K или J

Встроенная термопара расположена рядом с активной зоной внутри оболочки. Обеспечивает точный контроль температуры непосредственно у нагревательного элемента. Погрешность ≤ 2 °C.

ТЭНП с наружной резьбой

Резьба M10–M22 на конце оболочки для фиксирующей гайки. Предотвращает выпадение ТЭН при вибрации и тепловых циклах.

ТЭНП с фланцем

Опорный фланец у основания. Упрощает монтаж и фиксацию без дополнительной резьбы в изделии.

Формы патронных ТЭНов

Прямой (основная форма)

Цилиндрическая трубка, оба конца соосны. Длина 30–500 мм. Стандарт для подавляющего большинства применений.

Г-образный (редкая форма)

Изгиб на 90° в пассивной зоне. Применяется при угловом расположении отверстия относительно подводящего провода.

С резьбой M10–M22

Технически относится к прямой форме, но с нарезанной резьбой на пассивном конце трубки для крепёжной гайки.

Технические параметры ТЭНП

Диаметр4; 6,5; 8; 10; 12,5; 16; 20 мм

Мощность0,05 — 3 кВт

Напряжение12, 24, 36, 110, 220, 380 В

Длина активной части30 — 500 мм

Рабочая температурадо 750 °C (оболочка нержавейка)

Посадочный допускH7 (скользящая посадка по ISO 286)

ОболочкаНержавейка 12Х18Н10Т (стандарт), Incoloy 840 (опция)

НаполнительПериклаз MgO

СтандартDIN 44762, ТУ производителя

Выводы и подключение

Шпильки M3–M6

Вваренные в торцевую пробку. Подключение гайкой с плоской шайбой. Применяются при фиксированном положении нагревателя и жёстком монтаже проводки.

Силиконовый провод

Гибкий вывод в силиконовой изоляции, рабочая температура изоляции до 200 °C. Стандартная длина 300–500 мм, сечение 0,75–1,5 мм².

Провод в металлорукаве

Для условий с вибрацией, механическим истиранием или высокой температурой (>200 °C). Внешний металлический экран из нержавеющей оплётки.

Керамический бисер (провод)

Нихромовые или стальные токовыводы, нанизанные на керамические трубчатые бусины. Рабочая температура в зоне вывода до 600 °C. Применяется на высокотемпературных ТЭНах.

Применения патронных ТЭНов

Пресс-формы и термопластавтоматы

Горячеканальные системы

Паяльные станции и сварочные приспособления

Нагрев металлических плит и матриц

Экструдеры и литьевые машины

Нагрев роликов, барабанов, валов

Маркировка ТЭНП

ТЭНП 12.20.800.220 К Патронный · Ø 12 мм · длина 20 см · 800 Вт · 220 В · термопара тип К

ТЭНП 10.15.500.220 Патронный · Ø 10 мм · длина 15 см · 500 Вт · 220 В · без термопары

H7 — допуск посадочного отверстия по ISO 286. Длина холодной (пассивной) зоны у вывода указывается отдельно при заказе.

Вопросы и ответы

Что такое посадка H7 и зачем она нужна?

H7 — поле допуска отверстия по ISO 286. Для ТЭНП Ø12,5 мм допуск H7 составляет +0/+0,018 мм. Ответная часть (оболочка ТЭНа) выполняется по h6. Такая посадка обеспечивает тепловой зазор не более 0,01–0,05 мм — это критично для кондуктивной теплопередачи. При большем зазоре воздушная прослойка работает как теплоизолятор, ТЭН перегревается и перегорает.

Чем патронный ТЭН отличается от трубчатого (стандартного)?

Трубчатый (водяной/масляный) ТЭН — двухконцевой: оба токовывода на разных концах. Патронный — одноконцевой: оба вывода на одном торце. Патронный вставляется в глухое отверстие; трубчатый проходит насквозь или крепится фланцем. Удельная мощность патронного выше, рабочая температура — до 750 °C.

Какова максимальная рабочая температура ТЭНП?

Для стандартной оболочки из нержавейки 12Х18Н10Т — до 750 °C на поверхности трубки. При использовании Incoloy 840 — до 950 °C. Токовыводы из силикона ограничивают температуру в зоне вывода до 200 °C — при более высоких температурах корпуса используйте варианты с металлорукавом или керамическим бисером.

Как правильно установить патронный ТЭН?

Отверстие должно быть выполнено с допуском H7 (разверните после сверления). Перед установкой нанесите тонкий слой теплопроводной пасты (теплопроводность ≥ 1 Вт/м·K) — это заполнит микронеровности и снизит контактное сопротивление. Фиксируйте ТЭН резьбой или прижимной планкой: при нагреве металл расширяется и посадка становится плотнее.

Зачем нужна встроенная термопара?

Внешний датчик на поверхности изделия всегда показывает температуру с задержкой и погрешностью, связанной с тепловым сопротивлением между ТЭН и датчиком. Встроенная термопара находится в 1–2 мм от спирали — реакция на изменение температуры практически мгновенная. Это важно для систем с ПИД-регулятором в горячих каналах и пресс-формах.

Можно ли использовать патронный ТЭН без металлического контакта (в воздухе)?

Нельзя в штатном режиме. Без металлического окружения удельная мощность должна быть снижена до 1–2 Вт/см² — как у обычного воздушного ТЭН. На практике это означает, что в воздухе стандартный ТЭНП с удельной мощностью 10–15 Вт/см² перегорит за несколько минут.
